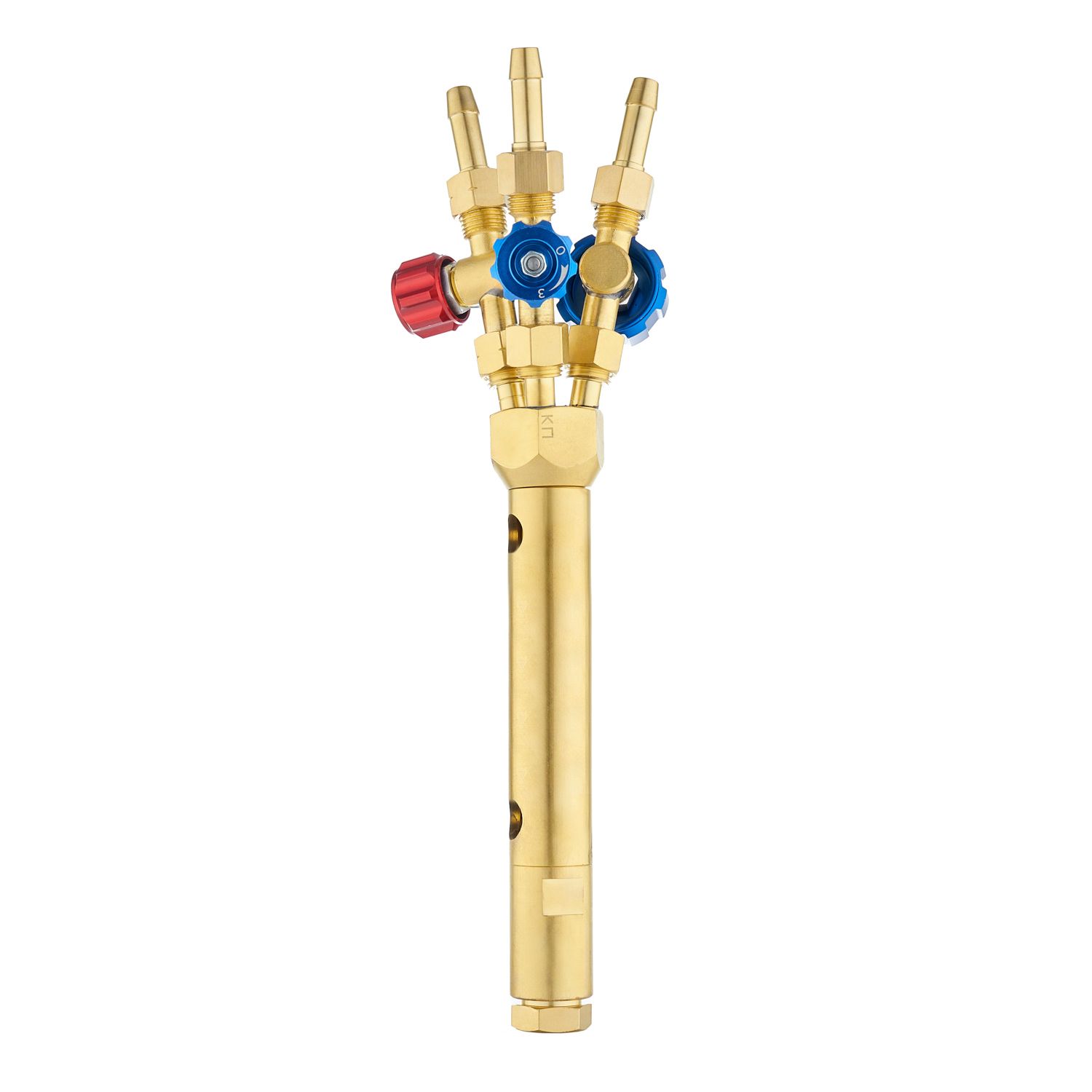

Резак машинный РМ-3В

Резак РМ-3В предназначен для машинной резки мундштуками с внутрисопловым смешением газов. Подходит для портальных машин, стационарной АСШ или переносных машин типа «Радуга», «Орбита», «Микрон».

Резак выполнен из латуни. Резак крепится на портальной машине при помощи кронштейна крепления резака и суппорта, которые фиксируются на штанге. Регулировка высоты резака происходит за счет зубчатой рейки. Длина зубчатой рейки составляет 220 мм. Длина всего резака составляет 320 мм, без учета длины мундштуков.

Особенности машинного резака ПТК РМ-3В:

• Резак оснащен тремя вентилями – КР (кислород режущий), КП (кислород подогревающий) и ГГ (горючий газ). Резьба штуцеров КР и КП – M16х1,5. Резьба штуцера ГГ – M16х1,5LH.

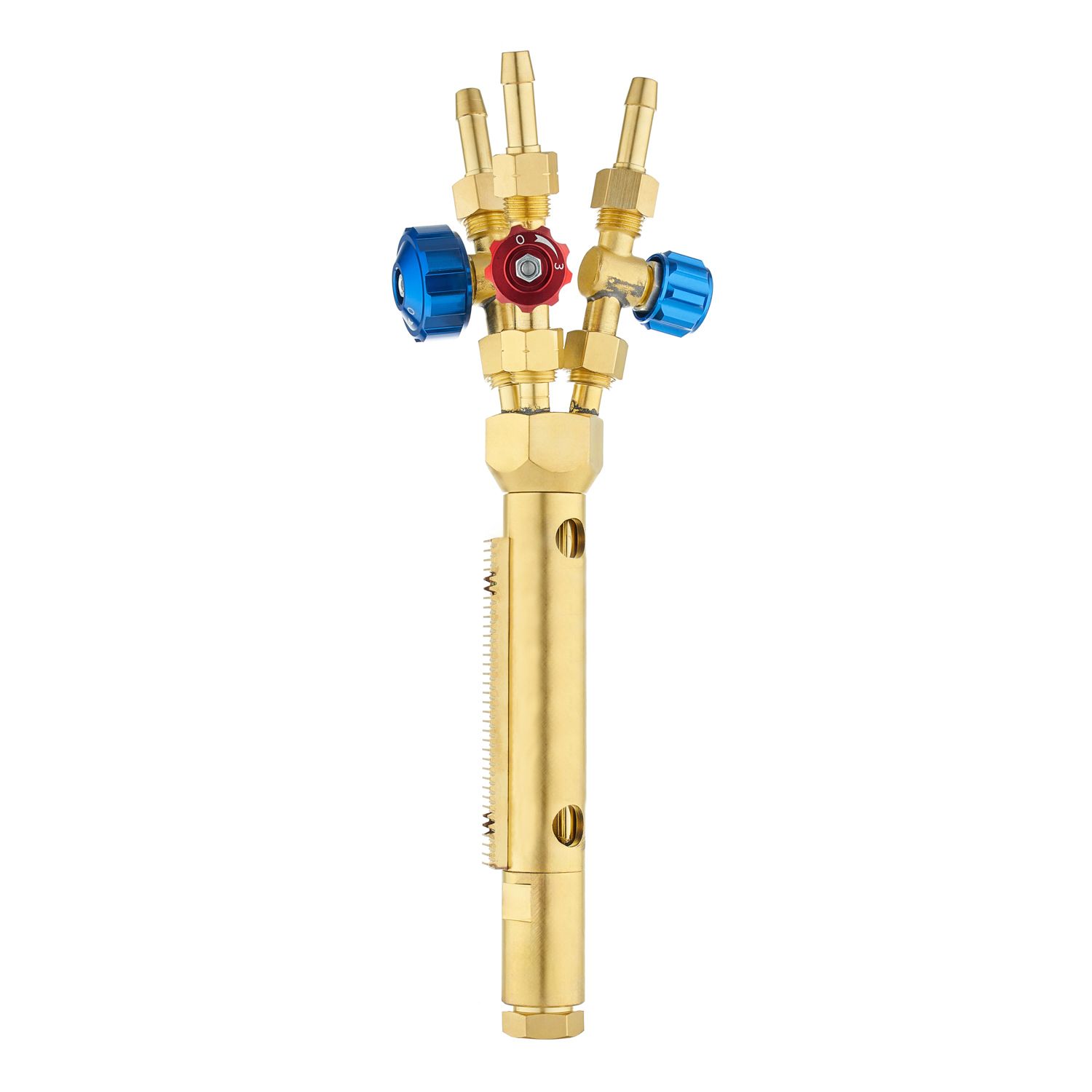

• Наличие зубчатой рейки, за счет которой происходит регулировка высоты резака.
• Использование резака значительно сокращает расход горючего газа и кислорода на 5–15%.
• Скорость резки увеличивается до 20%, а время врезки в металл уменьшится до 10%.
• За счет уменьшения ширины разреза снижаются потери металла до 10%.
• Резак может комплектоваться пропановыми и ацетиленовыми мундштуками с внутрисопловым смешением газов. Выбор горючего газа зависит от того, на каком газе производятся работы.

Установочные и присоединительные размеры:

• Гайка крепления мундштука – M22х1,5
• Штуцер кислорода подогревающего (КП) – М16х1,5
• Штуцер кислорода режущего (КР) – М16х1,5
• Штуцер горючего газа (ГГ) – М16х1,5LH

Комплектация:

• Резак машинный РМ-3В – 1 шт.
• Гайка крепления газосмесительных мундштуков М22х1,5 – 1 шт.
• Гайка крепления ниппеля М16х1,5 – 2 шт.
• Гайка крепления ниппеля М16х1,5LH – 1 шт.
• Ниппель ø 9 мм – 3 шт.
• Руководство по эксплуатации – 1 шт.

*В комплект поставки не входят пропановые и ацетиленовые мундштуки. Приобретаются отдельно.
